ER-Modelle zur ASTRA-Datenbank
Die Diagramme wurden mit Hilfe des
Diagramm Designers (kostenlos)
erstellt. Die entsprechende Quelldatei können sie HIER: astra2023.ddd
herunterladen.

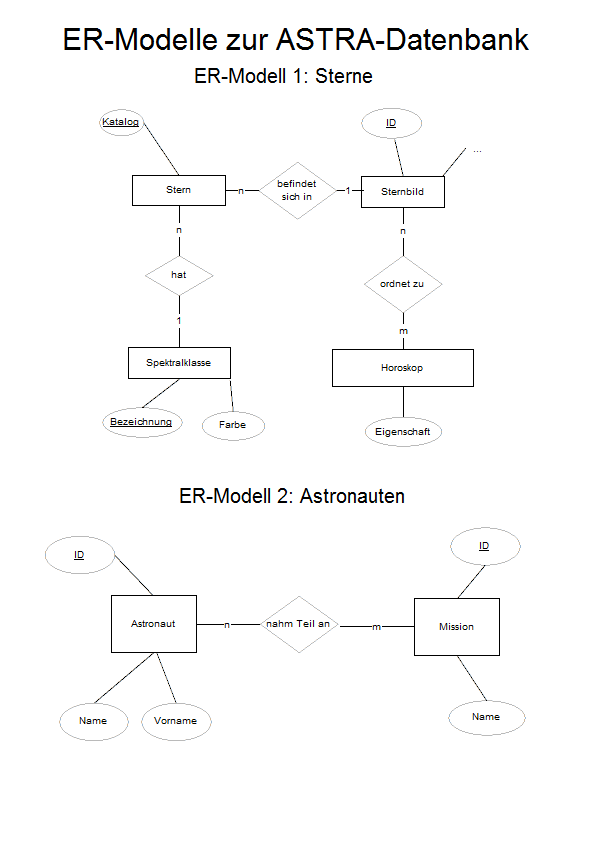

Herr M. Taubert (Geithain) hat uns freundlicherweise folgende drei Versionen des ER-Modells zur Verfügung gestellt:
- ER-Modell_v2.1 - Einfaches ER-Modell, für Abfragen in der Entwurfsansicht geeignet. Attribute entsprechen nicht exakt den Spaltennamen in den Tabellen.
- ER-Modell_SQL - ER-Modell mit den exakten Atributen (Spaltennamen) aus den Datenbanktabellen. Für die Arbeit mit SQL-Befehlen geeignet. Ohne Fremdschlüssel-Attribute.
- ER-Modell_SQL_FK - ER-Modell mit den exakten Atributen (Spaltennamen) aus den Datenbanktabellen. Für die Arbeit mit SQL-Befehlen geeignet. Mit Fremdschlüssel-Attributen.
als pdf-Dateien:
als .dia Datei zur Bearbeitung im kostenfreien Programm dia
